示例：主动脉 H5

示例数据

/nas-data2/ryy/CMR4DFlow2026/Segdata/data4seg_test/h5s_autoflow/Aorta_Center003_GE_15T_Voyager_Exam32324-12224896-C17-0021.h5

这是 legacy complex H5：空间体数据、多个心动 phase、一个 magnitude 参考通道和三个复数速度编码通道。站点不会复制原始医学 H5；你需要在自己的环境中提供路径。

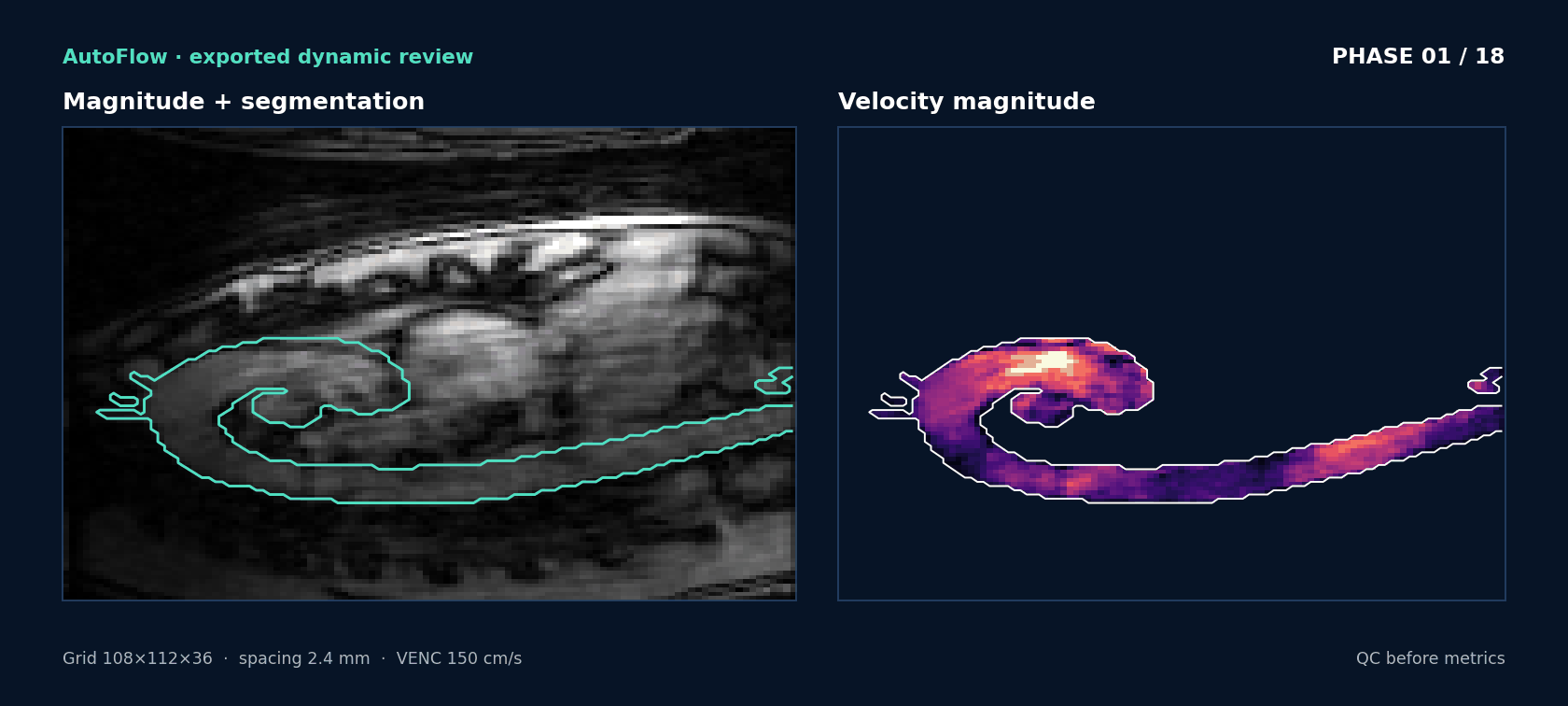

示例数据的动态 review 预览

CLI 跑完整功能

CASE=/path/to/Aorta_Center003_GE_15T_Voyager_Exam32324-12224896-C17-0021.h5

autoflow-run "$CASE" \
  --output-dir ./results/aorta_center003 \
  --bgc \
  --autoseg \
  --with pwv,wss,pg,vortex \
  --video plane,wss,pg,streamlines

这个命令依次完成加载、输入归一化、活动分割、骨架/图/路径/截面、基础截面指标，然后只运行你在 --with 和 --video 中请求的可选分析。

GUI 跑同一个病例

autoflow-gui --config-dir ./configs
  1. File > Open H5 打开文件。
  2. 在 Input & QC 检查尺寸、方向、分辨率、VENC 和时间信息。
  3. 在 Segmentation 选择分割来源，并在正交切面中检查边界。
  4. 依次运行 Skeleton、Graph/Paths、Planes。
  5. 在 Hemodynamics 选择 PWV、WSS、压力或涡旋。
  6. 用 Export > Export Videos... 导出截面、WSS、压力或流线视频。

输出目录

<output-root>/<case-name>/
├── summary.json
├── quality_report.json
├── planes.json
├── planes.h5
├── plane_positions.json
├── plane_metrics.json
├── plane_qc.json
├── pwv.json                  # 请求 PWV 时
├── *_wss*.npz / *_wss*.h5   # 请求 WSS 时
├── *_pressure*.npz / *.h5   # 请求压力时
└── *.mp4                    # 请求视频时

先看 summary.json 确认哪些阶段真的执行，再看 quality_report.json 和 plane_qc.json，最后才解释数值。首页视频只是文档演示，不是临床报告。
